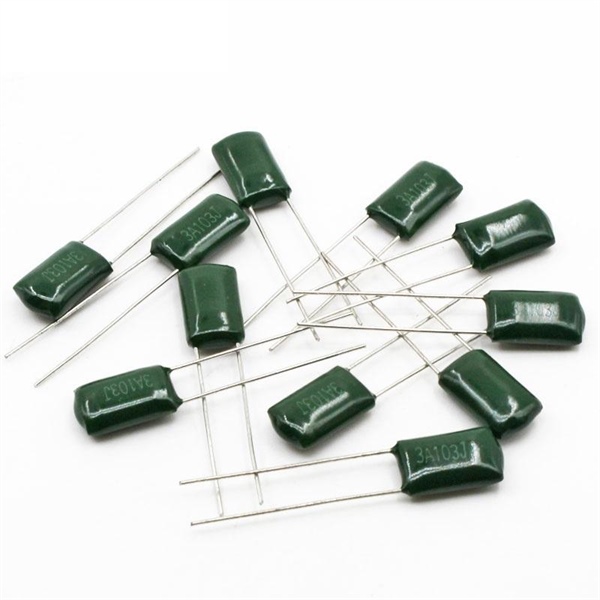

کاربردهای خازن پلی استر در مدارهای الکترونیکی

به طور کل خازن‌های پلی‌استر بیشتر به‌عنوان قطعات پایه‌دار در دسترس می‌باشند. با در نظرگیری استفاده از متناهی در فنّاوری آن‌ها به میزان انواع دیگر خازن‌ها به طور مبسوط مورد استفاده قرار نخواهد گرفت. باید بدانید که خازن پلی‌استر اکثراً با حروف PP اختصاری می‌شود. پلی‌استر ماده‌ای است که در کارخانه تولید خواهد شد. این ماده دارای امتیازهای بسیاری بوده است. به طور کل از آن استفاده‌های بسیار زیادی می‌توان کرد مانند:
 از این ماده برای بسته‌بندی و برچسب زدن استفاده می‌شود.
  از این ماده برای پارچه استفاده می‌شود.
از این ماده برای طناب استفاده می‌شود.
 از این ماده برای لوازم التحریر استفاده می‌شود.
 از این ماده برای ظروف قابل استفاده دوباره استفاده می‌شود.
 و غیره...
می‌توان اشاره داشت که این ماده به‌عنوان ماده‌ای برای ساختن طناب نیز بسیار شناخته شده و کاربرد بسزای داشته است. حتی از پلی‌استر در بعضی از بلندگوهای با کیفیت بالا مورداستفاده قرار خواهد گرفت. جهت عملکرد عالی‌تر و ایداه آل بلندگو بسیار مورد توجه قرار می‌گیرد.

خازن چیست؟

باید گفت که خازن یک جزء غیرفعال بوده است که برای ذخیره انرژی الکتریکی به کار خواهد رفت. به طور کل یک خازن از دو هادی تولید شده است. این خازن‌ها با میانجیگری مواد دی‌الکتریک از هم جدا شده‌اند. می‌توان گفت که این مواد دی‌الکتریک به شکل صفحاتی تشکیل‌شده‌اند که می‌توانند بارها را جمع‌آوری کنند. صفحاتی تشکیل شده از یک صفحه برای بار مثبت و صفحه دیگری برای بار منفی بوده است. در کل ظرفیت خازن اثر خازن بوده است. نسبت ظرفیت خازن به عنوان بار الکتریکی Q و به ولتاژ V تعریف شده است. این ظرفیت به صورت زیر بیان خواهد شد:
C = Q/V
بار الکتریکی است که بر حسب کولن اندازه‌گیری می‌شود: Q
ظرفیت اندازه‌گیری شده بر حسب فاراد است: C
ولتاژ بین صفحات است که بر حسب ولت اندازه‌گیری می‌شود: V

دی‌الکتریک پلی‌استر

همان‌طور که گفته می‌شود خازن‌های پلی‌استر بر مبنای استفاده از دی‌الکتریک پلی‌استر تولید شده. می‌توان گفت دی‌الکتریک پلی‌استر بر پایه گروهی از پلیمرها بوده است که زنجیره‌ی اصلی پلیمر شامل استرهای شیمیایی خواهد شد. هرچند پلی‌استرهای زیادی وجود داشته است ولی واژه‌ی پلی‌استر به‌عنوان یک ماده‌ی خاص به ترفتالات پلی‌اتیلن (PET) اشاره داشته است.
به طور کل پلی‌استرها هم حاوی مواد طبیعی و هم سنتز شده هستند. باید بدانید که استرهای طبیعی در حاوی برشی از لایه‌ی شاخه بعضی از گیاهان تشکیل می‌شود. می‌توان گفت پلی‌استرهای سنتز شده از موادی تولید شده که حاصل مرحله‌ی رشد پلیمر یزاسیون بوده و حاوی موادی مانند پلی بوتیریت بوده است. همان‌طور که گفته شد پلی‌استرهای طبیعی و تعدادی از انواع سنتز شده‌ی آن‌ها قابل تفکیک زیستی هستند. ولی بیشتر پلی‌استرهای سنتز شده این گونه نخواهند بود. ماده‌ی پلی‌استر استفاده شده در خازن‌های پلی‌استر به طور معمول ترفتالات پلی‌اتیلن بوده است. به این خازن‌ها می‌توانند به علت دی‌الکتریک استفاده شده در آن‌ها به طور مخفف PET نامیده خواهد شد.

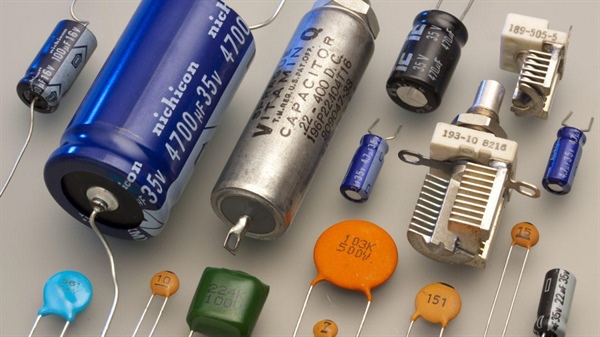

خصوصیات خازن پلی‌استر

در کل مانند هر خازن دیگری خازن پلی‌استر نیز خواص خودش را داشته است. این خازن‌ها برای بعضی کاربردها نسبت به دیگر کاربردها مناسب‌تر خواهند بود. در متن زیر بعضی از مشخصات کلیدی آن‌ها به صورت خلاصه بیان شده است:
اولین خصوصیات خازن‌های فقط پایه‌دار: باید بدانید که خازن‌های پلی‌استر فقط به صورت خازن‌های پایه دار موجود است. این خازن به صورت قطعات نصب سطحی تولید نمی‌شوند.
دومین خصوصیات دی‌الکتریک قوی: باید بدانید که دی‌الکتریک به کار رفته در این خازن‌ها که اکثراً PET بوده است. از نوع دی‌الکتریک‌های قوی تشکیل شده. به این معنا بوده است که استفاده کردن از آن‌ها می‌توان خازن‌های ولتاژ بالا را با ابعاد و اندازه‌های کوچک‌تری تولید کرد.
سومین خصوصیات دمای عملکرد: باید بدانید که به عنوان نتیجه‌ای از خواص دی‌الکتریک این خازن‌ها اکثراً توانایی در دمای حداکثر 125 درجه سانتی گراد کار کنند. هرچند نرخ ولتاژ آن‌ها کم خواهد شد.چهارمین خصوصیات ESR  : خازن‌های پلی‌استر دارای مقاومت معادل سری پائینی خواهد بود.نسبت بالای dV/dt : می‌توان گفت که ساختار و دی‌الکتریک پلی‌استر در خازن‌های PET سبب شده سریع از آن‌ها استفاده شود. می‌توان اشاره داشت به سیگنال‌های سریعی که دارای زمان اوج گیری کوتاهی هستند. این سیگنال‌هایی که نیاز به مقادیر بالای dV/dt داشته باشد استفاده می‌شود.
پنجمین خصوصیات تلورانس: باید بدانید که بسیاری از خازن‌های پلی‌استر دارای تلورانسی فقط در حد پنج در صد و یا ده درصد می‌باشند که در مورد بسیاری از کاربردها کافی بوده است. ولی در کاربردهای تلورانس بهتری نیاز خواهیم داشت. در این شرایط می‌توان از خازن‌هایی با قیمت‌های بسیار پائین تر که  این روزها موجود است استفاده کرد.

طریقه تست کردن خازن پلی‌استر محافظ برق

می‌توان گفت که خازن به عنوان یکی از قطعات الکتریکی محسوب می‌شود. این خازن‌ها در بسیاری از وسایل الکتریکی نظیر محافظ برق مورد استفاده قرار گرفته است. می‌توان از روش‌های گوناگونی برای پی بردن به خرابی‌های خازن استفاده کرد. در واقع راه‌کارهای زیادی برای چک کردن مشکلات خازن محافظ برق وجود داشته است. می‌توان گفت هر یک از این تست‌ها و یا روش‌ها با تجهیزات گوناگون و روش‌های مختلفی انجام خواهد شد. با این روش‌ها قطعاً نتیجه نهایی آن یک نتیجه درست و قابل اهمیتی خواهد بود.
بنابراین برای عیب یابی باید به تعمیر و یا تعویض خازن‌های محافظ برق پرداخته شود. به این دلیل که هر یک از خازن‌های موجود در لوازم الکتریکی نقش بسیار مهمی را اعمال خواهند کرد. هنگامی‌که در این قطعه آسیب وارد شده دستگاه قادر به ادامه عملکرد خازن نداشته است. در بعضی از روش‌ها و یا انواع تست خازن پلی‌استر محافظ برق عبارت‌اند از:

اسیلوسکوپ

می‌توان گفت که یکی از روش‌های تست کردن خازن محافظ برق اسیلوسکوپ است. با این قطعه و با کمک سیگنال های ژنراتور یک موج مربعی را ایجاد کرده و با فرکانس قابل تجزیه را به تولید خواهند رساند. در این فرکانس ایجاد شده می تواند میزان ظرفیت خازن ها را اندازه گیری کند. باید گفت سیگنال های ایجاد شده در مراحل اول با ولتاژ صفر تا پنج ورد خواهد کرد. این فرکانس ها کاملاً مشخص هستند. در مرحله بعدی مقاومت و خازن به شکل سری به منبع اتصال پیدا خواهد کرد. طبق محاسبات خازن که در زمان شارژ با نصف کردن نقش رقم به دست خواهد آمد. در نتیجه برعکس آن فرکانس به دست خواهد آمد .
این عدد به دست آمده شده را با نمودار اسیلوسکوپ مقایسه خواهد شد. در این مواقع می توانیم به سالم بودن و یا سالم نبودن خازن ها متوجه شویم. به این موضوع دقت داشته باشید که باید مرحله به مرحله این روش و یا تست کردن با رعایت اصول ایمنی انجام شود. شما باید تجربه کافی در این زمینه داشته باشید در غیر این صورت سبب مشکلات بزرگ‌تر و یا خرابی‌های بیشتر در حافظه برق خواهید شد.

تست روش فرکانس

می‌توان گفت که در این روش خازن را به یک منبع فرکانس قابل تغیر اتصال می‌دهیم. در این مواقع رفتار خازن در پاسخ به تغییر فرکانس را چک خواهد شد. تغییراتی که در جریان یا ولتاژ خازن به وجود آمده در انواع فرکانس‌ها می‌توانید خواص خازن را بررسی کنید.
تست اهمیت زمان
می‌توان گفت در این روش خازن را با ولتاژ مشخصی شارژ کرده و بعد هنگامی که خازن تخلیه می‌شود را اندازه‌گیری شود. هنگام تخلیه خازن با توجه به خواص الکتریکی خازن و مقاومت اتصال داده شده به آن مشخص خواهد شد.

ساخت خازن پلی استر

به طور کل خازن پلی استر یا   PP نوعی از خازن ورقه‌ای محسوب می‌شود. می‌توان گفت که این خازن‌ها از یک فیلم، ورقه‌ی پلاستیکی نازک به‌عنوان دی‌الکتریک استفاده خواهد شد. در کل این فیلم، ورقه‌ها با استفاده از یک مراحل پیچیده و طراحی بسیار نازک و همچنین به میزان ضخامت مورد نیاز برای خازن تولید شده خواهد شد. ممکن است فیلم، ورق پلی استر با یک ورقه فلز روکش شده است. بداین ترتیب صفحات آن از روش دی الکتریک تولید می شوند. برای تأمین ظرفیت مورد نیاز به چندین لایه از فیلم، ورقه نیاز خواهید داشت. در چنین شرایطی باید صفحات به پایه های خارجی اتصال داده شود. در پایان مونتاژ به صورت موردی سوار شده از آن در برابر آسیب دیدگی و دیگر عوامل محیطی محافظت می‌کند.

خازن پلی استر چیست و تفاوت آن با MKT :در چه چیزی است؟

باید بدانید که در این نوع خازن از ورقه‌های نازک پلاستیک برای دی ‌الکتریک استفاده شده است. این نوع خازن از ورقه‌های پلاستیکی همراه با ورقه‌های نازک آلومینیومی تشکیل شده است. این ورق ها به صورت صفحه‌های موازی با هم و یا لوله ای، در درون قاب پلاستیکی بسته بندی خواهند شد. این نوع خازن‌ها امروزه به دلیل داشتن مشخصات خوب در مدارات زیاد به کار خواهد رفت. می‌توان گفت این خازن‌ها نسبت به تغییرات دما حساسیت زیادی نداشته اند. میتوان گفت به همین دلیل از آن‌ها در مدارها استفاده میکنند.در چنین شرایطی  احتیاج به خازنی با ظرفیت پایدار در مقابل حرارت خواهند داشت.
دی‌الکتریک ‌ها یکی از انواع در این خازن‌ها به کار رفته است پلی استایرن بوده. به این خازن‌ها پلی استر گفته می‌شود. از جمله رایج‌ترین خازن‌های پلاستیکی بوده است. در کل ماکزیمم بسامد کار خازن‌های پلاستیکی نزدیک به یک مگاهرتز تشکیل شده  است. اشاره به تفاوت این دو خازن باید گفت در طریقه کنار هم قرار گرفتن دو صفحه رسانا و عایق بوده است. پلی استر دو صفحه نواری با طول مشخص شده که با یک لایه عایق در بین آن‌ها لوله خواهد شد تشکیل می‌شود.
