مدار چاپی چیست ؟

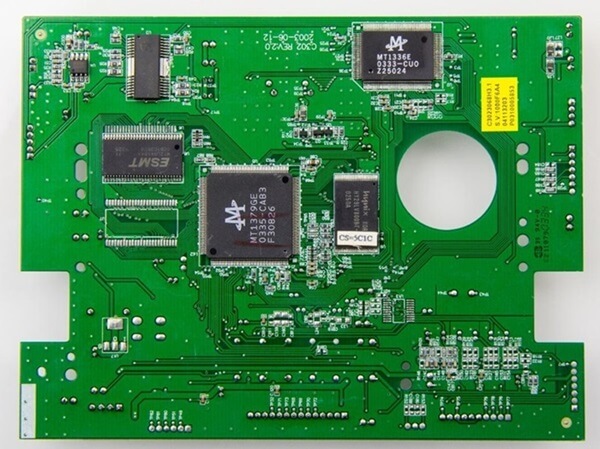

مدار چاپی که به عنوان PCB نیز شناخته می شود، یک جزء حیاتی در دنیای الکترونیک است. نقش مهمی در فراهم کردن بستری برای قطعات مختلف الکترونیکی و اتصال آنها برای تکمیل یک مدار دارد. اختراع مدارهای چاپی با امکان تولید دستگاه های کوچکتر و کارآمدتر، صنعت الکترونیک را متحول کرده است. این مقاله تعریف، چاپ ، طراحی و نحوه طراحی مدار چاپی را بررسی خواهد کرد. مدار چاپی که به عنوان برد مدار چاپی (PCB) نیز شناخته می شود، یک برد مسطح ساخته شده از مواد غیر رسانا مانند فایبرگلاس است که برای اتصال قطعات الکترونیکی به شیوه ای سازمان یافته و کارآمد استفاده می شود. این شامل یک لایه نازک از مس یا مواد رسانای دیگر است که با یک الگوی مدار حک شده است که به عنوان مسیرهای الکتریکی برای سیگنال‌ها بین اجزای سازنده عمل می‌کند. این قطعات مانند مقاومت ها، خازن ها و مدارهای مجتمع بر روی PCB لحیم شده و یک مدار الکترونیکی کامل ایجاد می کنند. مدارهای چاپی به دلیل فشرده بودن، قابلیت اطمینان و مقرون به صرفه بودن، به طور گسترده ای در دستگاه های الکترونیکی، از لوازم خانگی ساده گرفته تا رایانه های پیچیده و سیستم های مخابراتی استفاده می شوند.

چاپ برد مدار چاپی

چاپ برد های مدار چاپی (PCB) یک فناوری نوآورانه است که صنعت الکترونیک را متحول کرده است. به طور سنتی، PCB ها از طریق یک فرآیند پیچیده و زمان بر شامل چندین لایه مس و مواد عایق تولید می شدند. با این حال، ظهور چاپ سه بعدی راه را برای روشی کارآمدتر و مقرون به صرفه تر برای تولید PCB هموار کرده است. با چاپ PCB، فرآیند طراحی و تولید ساده می شود و امکان نمونه سازی و سفارشی سازی سریعتر را فراهم می کند.
چاپگر های سه بعدی می توانند لایه به لایه مسیرهای رسانا و لایه های عایق را بسازند و نیازی به روش های حفاری ندارند. این نه تنها زمان تولید را کاهش می دهد، بلکه باعث انعطاف پذیری بیشتر طراحی نیز می شود. علاوه بر این، چاپ PCB به میزان قابل توجهی هدر رفت مواد را کاهش می دهد و آن را به گزینه ای پایدارتر تبدیل می کند. این فناوری فرصت ‌های جدیدی را برای تولیدکنندگان کوچک مقیاس و همچنین علاقه‌مندان باز کرده است و آنها را قادر می‌سازد تا ایده‌های خود را بدون نیاز به ماشین‌آلات گران‌قیمت یا پیچیده زنده کنند.

 طراحی مدار چاپی

طراحی مدار چاپی یک جنبه ضروری از الکترونیک و فناوری مدرن است. این شامل فرآیند ایجاد یک برد مدار است که اجزای مختلف الکترونیکی را به هم متصل می کند و جریان سیگنال های الکتریکی را تسهیل می کند. طراحی با یک نمودار شماتیک شروع می شود که اتصالات و عملکردهای هر جزء را مشخص می کند. در مرحله بعد، با توجه دقیق به قرارگیری و مسیریابی اجزا و مسیر هایی که آنها را به هم متصل می‌کنند، مدار با استفاده از نرم‌افزار تخصصی به یک طرح فیزیکی ترجمه می‌شود. طراحی مدار چاپی به تخصص در مهندسی برق و همچنین دانش فرآیندهای تولید و مواد نیاز دارد.
 مزایای طراحی مدار چاپی بسیار زیاد است. اولاً، دستگاه ‌های الکترونیکی فشرده و کارآمد را امکان‌پذیر می‌کند، زیرا می‌توان برد مدار را طوری طراحی کرد که متناسب با اشکال و اندازه ‌های خاص باشد. این امر به ویژه در صنایعی مانند هوافضا و پزشکی، که در آن فضا در اولویت قرار دارد، اهمیت دارد. به‌علاوه، طراحی مدار چاپی قابلیت ‌های تولید انبوه را ممکن می‌سازد و آن را مقرون به صرفه و مقیاس‌پذیر برای تولید در مقیاس بزرگ می‌کند. طراحی همچنین می تواند به راحتی تغییر یا به روز شود، که امکان انعطاف پذیری در توسعه محصول را فراهم می کند. به طور کلی، طراحی مدار چاپی نقش اساسی در عملکرد و موفقیت دستگاه های الکترونیکی دارد و به پیشرفت فناوری در زمینه های مختلف کمک می کند.

نحوه طراحی مدار چاپی

طراحی مدار چاپی گامی مهم در توسعه دستگاه های الکترونیکی است که به صورت زیر انجام می شود:

1-جمع آوری اجزای مورد نیاز

جمع آوری اجزای مورد نیاز و تجزیه و تحلیل چیدمان ضروری است. فرآیند طراحی با ایجاد یک نمودار شماتیک آغاز می شود که ارتباط بین اجزا را نشان می دهد. هر جزء با یک مرجع منحصر به فرد برای شناسایی اختصاص داده می شود.

2- هنگامی که شماتیک کامل شد

هنگامی که شماتیک کامل شد، زمان آن است که به مرحله طرح بندی برویدکه شامل قرار دادن قطعات بر روی یک برد مدار چاپی (PCB) و تعیین بهترین مکان برای هر کدام است. اجزاء باید به گونه ای چیده شوند که تداخل سیگنال به حداقل برسد و جریان روان جریان داشته باشد. علاوه بر این، با قرار دادن قطعات، نیاز به ویژگی های اضافی مانند سوراخ های نصب یا اتصالات را در نظر بگیرید.

3- مرحله بعدی شامل مسیریابی

شامل مسیریابی ردیابی است که مسیرهای رسانایی هستند که اجزا را به هم متصل می کنند. مسیریابی ردیابی باید با دقت انجام شود، زیرا بر عملکرد مدار تأثیر می گذارد. برای کاهش تداخل سیگنال ها مهم است که از عبور از ردیابی اجتناب کنید و آنها را تا حد امکان کوتاه نگه دارید.

4- مرحله نهایی  طراحی مدار چاپی

در نهایت، قبل از ارسال آن برای ساخت، مطمئن شوید که طرح را برای هر گونه خطا یا مشکلی دوباره بررسی کنید.

مراحل ساخت موفقیت‌آمیز  مدار چاپی

بعد از طراحی طرح مدار، پیروی از دستورالعمل‌های خاصی برای فرآیند ساخت موفقیت‌آمیز مهم است.
1-در مرحله اول، اطمینان حاصل کنید که طراحی از تمام قوانین و مقررات الکتریکی لازم، مانند فاصله بین ردیابی ها، درجه بندی ولتاژ و محدودیت های جریان پیروی می کند. بررسی خطاها و انجام اصلاحات لازم قبل از اقدام بسیار مهم است.

2-علاوه بر این، محدودیت های فیزیکی PCB مانند اندازه، سوراخ های نصب و اتصالات را در نظر بگیرید. این تضمین می کند که محصول نهایی به طور مناسب در دستگاه الکترونیکی مورد نظر قرار می گیرد.
3- در نهایت، توصیه می شود با مهندسان مجرب مشورت کنید یا از ابزارهای نرم افزاری استفاده کنید که قابلیت تایید طراحی و شبیه سازی را ارائه می دهند.
دریافتیم که مدار چاپی با ارائه راه حلی کارآمد و قابل اعتماد برای اتصال قطعات الکترونیکی، صنعت الکترونیک را متحول کرده است. معرفی آن منجر به تولید دستگاه های الکترونیکی کوچکتر، کارآمدتر و قابل اعتمادتر شده است. با پیشرفت مداوم در این زمینه، مدار چاپی همچنان نقشی محوری در شکل دادن به آینده الکترونیک ایفا خواهد کرد.
