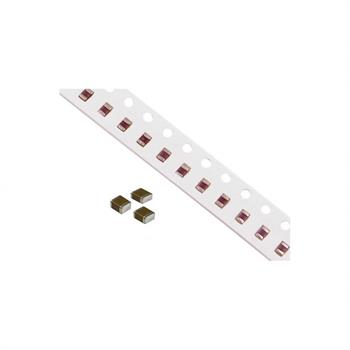

خازن SMD پکیج 0805

انواع بسته‌های SMD ویژگی‌های فیزیکی دستگاه‌هایی را توصیف می‌کنند که از فناوری نصب سطحی (SMT) برای اتصال مستقیم قطعات الکترونیکی به سطوح بردهای مدار چاپی (PCB) استفاده می‌کنند. به عبارت دیگر، SMD یک قطعه الکترونیکی است که با اس ام تی به PCB متصل می شود. این روش اتصال سریعتر از فناوری حفره (THT) است، که نیاز به قرار دادن سرنخ های جزء در سوراخ های حفر شده دارد.

اس ام تی از استفاده از تجهیزات خودکار پشتیبانی می کند و انتخاب خوبی برای قطعات کوچک شده است. امروزه به طور گسترده ای با مقاومت ها، خازن ها، ترانزیستورها، دیودها و مدارهای مجتمع (IC) استفاده می شود. به طور معمول، بسته های SMD بر اساس ابعاد فیزیکی آنها نامگذاری می شوند یا دارای کدهای الفبایی یا حروفی هستند. انجمن فناوری حالت جامد استانداردها را تعریف می کند و برخی از بسته ها مطابق با مشخصات آنها هستند.

ترانزیستورهای SMD

سه نوع بسته محبوب برای ترانزیستورهای SMD وجود دارد. آنها از سبک ترانزیستور طرح کوچک (SOT) استفاده می کنند.

SOT-23

برای ترانزیستورهای سیگنال کوچک استفاده می شود و ابعاد آن 2.9 x 2.4 mm x 1.1 میلی متر است.

SOT-323

برای جاهایی استفاده می شود که باید در فضای کوچکتری قرار بگیرید و ابعاد آن 2.1 x 2.1 mm x 0.9 میلی متر است.

SOT-523

در مواردی که به اندازه کوچک نهایی نیاز دارید استفاده می شود و ابعاد آن 1.6 x 1.6 mm x 0.7 میلی متر است.

مدارهای مجتمع SMD

پنج نوع بسته اصلی برای مدارهای مجتمع SMD (IC) وجود دارد.

  • مدار مجتمع کوچک طرح کلی
  • بسته طرح کوچک
  • بسته چهارگانه تخت
  • حامل تراشه سربی پلاستیکی
  • آرایه شبکه توپ

علاوه بر این، برخی از انواع بسته های SMD برای آی سی ها دارای چندین سبک هستند. بسته های SOP مثالی را ارائه می دهند:

  • بسته طرح کوچک نازک
  • بسته طرح کوچک کوچک
  • بسته طرح کوچک کوچک نازک
  • بسته طرح کوچک در اندازه یک چهارم
  • بسته طرح بسیار کوچک
