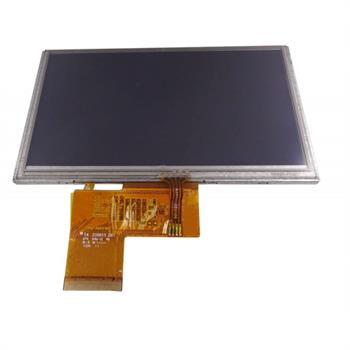

نمایشگر TFT

LCD نوعی نمایشگر مایع است که با استفاده از میدان الکترواستاتیک بین دو سیم نازک شفاف میدان دید کریستالی در منبع نور ایجاد می کند. هنگامی که ال سی دی برای نمایش تصاویر متحرک مورد استفاده قرار می گیرد، به دلیل حرکت آهسته ی کریستال مایع نسبت به تصویر و تاثیرات خازنی تصویر تار و کدر می شود که با استفاده از تکنولوژی tft این مشکل تاری و کدری تصویر حل شده است tft با بالا بردن سرعت LCD و همگام نمودن سرعت LCD با تصاویر متحرک، مشکل تاری تصویر را حل نموده است. بطور کلی کلیه پیکسل ها در LCD بر حسب شماره سطر و ستونی که در آن قرار گرفته‏ اند، آدرس‏ دهی می ‏شوند زمانی که همه pixel هایی که در یک سطر قرار گرفته‏ اند با یک ولتاژ منفی تحریک شوند و همه pixel هایی که در یک ستون قرار گرفته‏ اند با یک ولتاژ مثبت تحریک شوند، آن پیکسلی که در تقاطع این سطر و ستون قرار گرفته است بالاترین ولتاژ را دریافت کرده و سوئیچ می ‏شود.

ایراد این حالت این است که همه پیکسل ‏هایی که در آن سطر و ستون قرار گرفته‏ اند میزان کمی از آن ولتاژ را دریافت می ‏کنند و اگر چه بطور کامل سوئیچ نمی ‏شوند ولی حالت سایه روشن پیدا می‏ کنند که باعث تاری و کدر شدن تصویر می شود این مشکل در tft رفع شده است به این ترتیب در tft هر پیکسل با ترانزیستور مربوط به خودش سوئیچ می‏ شود این امر این امکان را به هر پیکسل می‏ دهد که جداگانه کنترل شود در واقع در این تکنولوژی هر pixel یک خازن کوچک است.

بنابراین نمایشگر tft (نمایشگر کریستال مایع ترانزیستور نازک) دارای ساختاری شبیه ساندویچ با کریستال مایع است که بین دو صفحه شیشه پر شده است. شیشه tft به اندازه تعداد پیکسل های نمایش داده شده tft دارد، در حالی که یک Glass Glass Filter دارای فیلتر رنگی است که باعث ایجاد رنگ می شود. بلورهای مایع با توجه به تفاوت ولتاژ بین Glass Filter Glass و TFT Glass حرکت می کنند. میزان نوری که توسط Light Back (نور مشکی) تأمین می شود با توجه به میزان حرکت بلورهای مایع به گونه ای تعیین می شود که باعث تولید رنگ شود.

ساختار یک نمایشگر tft

حال بیایید در مورد ساختار یک نمایشگر tft بیشتر صحبت کنیم. از آنجا که هر پیکسل واحد از طریق ماتریس متصل می شود، هر یک از پدهای اتصال در انتهای ردیف ها و ستون ها به صورت جداگانه قابل آدرس دهی هستند. عملکرد LCD TFT به پارامترهای طراحی پیکسل واحد، یعنی عرض کانال W و طول کانال TFT L، همپوشانی بین الکترودهای TFT، اندازه های خازن ذخیره سازی و الکترود پیکسل و فضای بین این عناصر بستگی دارد. پارامترهای طراحی مرتبط با ماتریس سیاه، خطوط گذرگاه و مسیریابی خطوط گذرگاه نیز محدودیت های عملکرد بسیار مهمی را در LCD تعیین می کنند. در پیکسل واحد LCD TFT، کریستال مایع روی الکترود پیکسل ITO خازنی را تشکیل می دهد که الکترود شمارنده آن الکترود مشترک بستر فیلتر رنگ است.

در این بخش در مورد نمایشگر tft و نحوه کارکرد آن صحبت کردیم. در مورد اینکه این نوع نمایشگرها چگونه کار می کنند صحبت کرده و مطالبی را پیرامون آن بیان نمودیم. همچنین در مورد ساختار این نوع نمایشگرها به بیان مطالبی پرداختیم.
